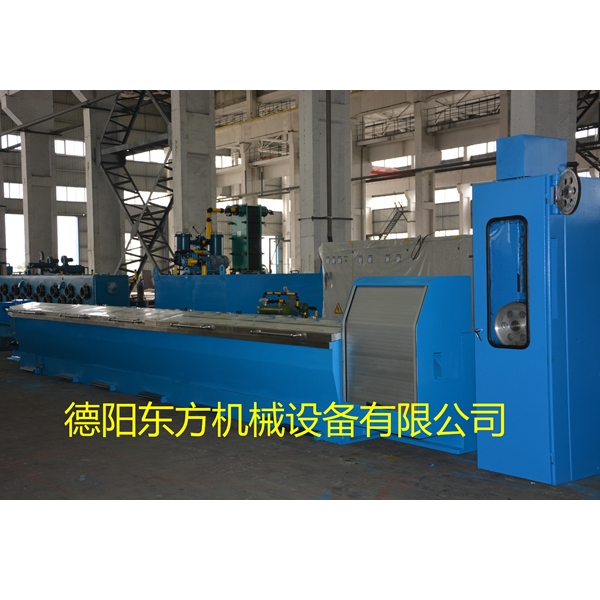

本機用于將φ9.5mm鋁合金桿及普通鋁桿拉制成φ2.1--4.5mm的鋁合金線或普鋁線。拉線輪采用一列式傾斜排列, 連續拉制, 機械電氣速度均衡匹配, 操作方便, 能實現快速換模,自動不停機換盤收線。本機具有操作方便, 生產效率高, 產品質量好等優點. This machine is mainly used to draw φ9.5mm aluminum alloy rod or ordinate aluminum rod into φ2.1--4.5mm aluminum alloy wire or ordinatie aluminum wire. The drawing cones are rowed in a in-line lean way and it can draw wires continuously. Electricity and the velocity match propotionally so it can realize auto-changing of models and auto-changing of coils and taking-up without power off. It is easy in operation, high in efficiency and high quality of products.
型 號 | LFD-450／10 | LHD-450／13(鋁合金) |
主要組成 | 放線架、軋頭機、主機、收排線架、電控 | 放線裝置、主機、儲線裝置、雙盤收線裝置、軋頭機、電控 |
特點 | 單獨傳動，交流電機，變頻控制，工作電流約12安，耗能降低、節能明顯。 | 拉線輪一列排列，連續拉制，機械、電氣速度均衡匹配，操作方便，連續換模、自動不停機換盤收線。 |
進線直徑 | 9,9.5 | 9.5-12 |
出線直徑 | 1.7-2.25 | 1.8-4.5 |
出線速度(m／s) | 6.08, 8.05, l2.24 | 25 |
最多拉伸道數 | 10 | 13（直排式排列、快速換模） |
出線鼓輪直徑 | 450 | 450 |
主電機功率 | 7/9/12 (YDl80L-8／6／4V1) | Z4-315-22 315KW Z4-180-22 75KW |
收線盤尺寸 | ?400×?160×250 | PND500、PND560、PND630 |
外形尺寸 | 12000×3800×2700 | 23220×4400×4500 |
